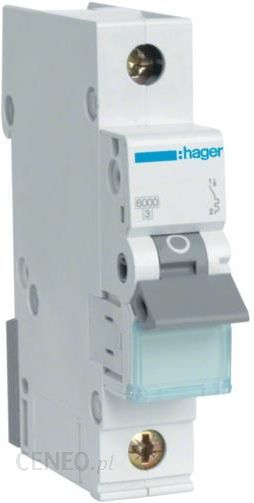

Hager Mcb Wyłącznik Nadprądowy 6Ka 1P C 16A (Mcn116E) – ochrona obwodów w Twojej instalacji

Bezpieczna instalacja elektryczna zaczyna się od właściwego zabezpieczenia nadprądowego. Hager Mcb Wyłącznik Nadprądowy 6Ka 1P C 16A (Mcn116E) to wyłącznik instalacyjny typu MCB, którego zadaniem jest ochrona kabli i przewodów przed skutkami przeciążeń oraz zwarć. Dzięki temu ograniczasz ryzyko przegrzania przewodów i poważnych awarii, które mogą zatrzymać działanie całego układu zasilania.

Model MCN116E jest szczególnie polecany do zastosowań mieszkaniowych oraz komercyjnych, gdzie liczy się niezawodność oraz powtarzalność pracy zabezpieczenia. Wyłącznik został przystosowany do wielokrotnego zadziałania, co odróżnia go od rozwiązań jednorazowych i ułatwia obsługę po wystąpieniu nieprawidłowości w obwodzie.

Typ C oznacza opóźnione działanie w porównaniu do charakterystyk o bardziej natychmiastowej reakcji. To praktyczne rozwiązanie dla instalacji zasilających o niewielkich mocach, które mogą osiągać do kilku kilowatów, a więc tam, gdzie występują typowe warunki pracy domowej lub biurowej.

Dlaczego charakterystyka C i 6 kA mają znaczenie?

Wybierając zabezpieczenie, warto zwrócić uwagę na parametry związane z zachowaniem się wyłącznika w czasie zwarcia. W przypadku Hager Mcb Wyłącznik Nadprądowy 6Ka 1P C 16A (Mcn116E) znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA. Oznacza to, że urządzenie jest przewidziane do pracy w warunkach zwarciowych na poziomie odpowiadającym tej wartości.

Z kolei znamionowy prąd wyłączalny zwarciowy roboczy Ics również wynosi 6 kA, a maksymalna strata mocy na biegun zgodnie ze standardem to 3,5 W. Dla prądu znamionowego całkowite straty mocy wynoszą 2,32 W, a straty mocy na biegun dla prądu znamionowego to także 2,32 W. To przekłada się na przewidywalną pracę w typowych warunkach eksploatacji.

Wyłącznik instalacyjny ma też określoną wytrzymałość elektryczną: 4000 cykli oraz wytrzymałość mechaniczną: 20000 cykli. Takie parametry są ważne szczególnie wtedy, gdy urządzenie ma wielokrotnie pracować podczas ochrony instalacji.

Budowa i parametry pracy: 1P, 230/400 V oraz stopień ochrony IP20

MCN116E to wyłącznik nadprądowy 1-biegunowy (1P) z liczbą biegunów chronionych równą 1. Oznacza to, że zabezpiecza konkretny tor obwodu, w którym jest zainstalowany. Dla wielu projektów instalacyjnych jest to rozwiązanie spójne z typowym sposobem prowadzenia obwodów w rozdzielniach.

Urządzenie ma napięcie znamionowe łączeniowe Ue: 230 / 400 V oraz częstotliwość znamionową 50 / 60 Hz. Typ napięcia zasilającego to AC. Producent określa również znamionowe napięcie izolacji Ui: 500 V oraz znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V, co wskazuje na odpowiedni margines bezpieczeństwa w warunkach przepięć.

Stopień ochrony to IP20, czyli ochrona przed przypadkowym dotknięciem elementów wewnętrznych oraz przed ciałami obcymi o odpowiednich rozmiarach. W praktyce oznacza to, że wyłącznik powinien pracować w warunkach, w których jest zamontowany w rozdzielnicy lub obudowie zapewniającej właściwe zabezpieczenie użytkownika.

Montaż i trwałość: połączenie śrubowe oraz moment dokręcający

Wygoda montażu ma znaczenie, zwłaszcza gdy w rozdzielnicy pracuje się na wielu zabezpieczeniach. W Hager Mcb Wyłącznik Nadprądowy 6Ka 1P C 16A (Mcn116E) zastosowano rodzaj połączenia ze śrubą. Producent podaje moment dokręcający 2,8 Nm, co ułatwia poprawne i powtarzalne podłączenie przewodów.

Istotne są również parametry zacisków. Pojemność zacisku dla przewodu sztywnego (drut) wynosi 1/25 mm², natomiast dla przewodu elastycznego (linka) to 1/16 mm². Dzięki temu wyłącznik może współpracować z przewodami stosowanymi w typowych instalacjach.

Wymiar urządzenia to 70 x 83 x 17,5 mm, co pomaga w planowaniu miejsca w rozdzielnicy. Standard wykonania obejmuje m.in. EN 60898-1, a zgodność z RoHs potwierdza, że produkt spełnia wymagania dotyczące ograniczeń substancji niebezpiecznych.

Parametr	Wartość
Producent / model	Hager, MCN116E
Typ / charakterystyka	MCB, typ C (opóźnione działanie)
Liczba biegunów	1P (1 biegun chroniony)
Prąd znamionowy	16 A
Znamionowa zwarciowa zdolność łączeniowa (Icn)	6 kA
Znamionowe napięcie łączeniowe (Ue)	230 / 400 V
Częstotliwość znamionowa	50 / 60 Hz
Rodzaj napięcia zasilającego	AC
Znamionowe napięcie izolacji (Ui)	500 V
Znamionowe napięcie udarowe (Uimp)	4000 V
Wytrzymałość elektryczna	4000 cykli
Wytrzymałość mechaniczna	20000 cykli
Moment dokręcający	2,8 Nm
Połączenie	ze śrubą
Pojemność zacisku (przewód sztywny)	1/25 mm²
Pojemność zacisku (przewód elastyczny)	1/16 mm²
Stopień ochrony	IP20
Wymiary	70 x 83 x 17,5 mm
Norma	EN 60898-1

Ochrona instalacji z myślą o codziennym użytkowaniu

Wyłącznik nadprądowy pełni rolę „pierwszej linii obrony” w rozdzielnicy. Gdy w obwodzie pojawia się przeciążenie lub zwarcie, urządzenie ma zareagować w sposób kontrolowany, chroniąc przewody i ograniczając skutki awarii. Właśnie dlatego Hager Mcb Wyłącznik Nadprądowy 6Ka 1P C 16A (Mcn116E) jest wybierany do obiektów, w których liczy się zarówno bezpieczeństwo, jak i sprawna eksploatacja.

Producent podaje również parametry związane z zdolnością wyłączania zwarciowego: dla 230 V, 50 Hz wartość wynosi 6 kA. To ważne, bo w praktyce instalacja może wymagać pewności co do zachowania zabezpieczenia w warunkach dynamicznych.

Warto też uwzględnić, że zgodnie z informacjami producenta, stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2 wynosi 2. Taki zapis pomaga dopasować urządzenie do środowiska pracy i zastosowania w typowych warunkach instalacyjnych.

Dlaczego Hager to częsty wybór wykonawców?

Marka Hager buduje swoją pozycję na jakości, innowacyjności i systematycznym rozwoju oferty. W praktyce oznacza to produkty, które są projektowane z myślą o precyzji wykonania oraz przewidywalnym działaniu. Nic dziwnego, że odbiorcy wybierają rozwiązania Hager w wielu krajach – producent wskazuje, że działa w 95 krajach.

Jeżeli kompletujesz osprzęt do rozdzielnicy, dobrze mieć pewność, że zabezpieczenia są zgodne z obowiązującymi normami i spełniają wymagania dotyczące materiałów. W tym modelu producent deklaruje zgodność z RoHs oraz realizację normy EN 60898-1, co jest istotne zarówno w instalacjach domowych, jak i w obiektach użytkowych.

• 1-biegunowy wyłącznik MCB 16 A z charakterystyką C
• 6 kA zdolności zwarciowej i parametry dopasowane do typowych instalacji
